485接线端子接法
作者：管理员点击：2136 发布时间：2023-04-03 07:57:31
RS485接口一般指RS-485。属于半双工网络，一般是两线制，多采用屏蔽双绞线传输
方法/步骤
1、RS485接口为点对点的通信方式，多采用屏蔽双绞线传输。
RS485接口连接器采用DB-9的9芯插头。
2、RS-485采用差分信号负逻辑，逻辑"1”以两线间的电压差为+(2~6)V表示；逻辑"0"以两线间的电压差为-(2~6)V表示。
RS485有两种，一种是半双工模式，只有DATA+和DATA-两线，另一种是全双工模式，有四线传输信号：T＋，T－，R＋，R-。

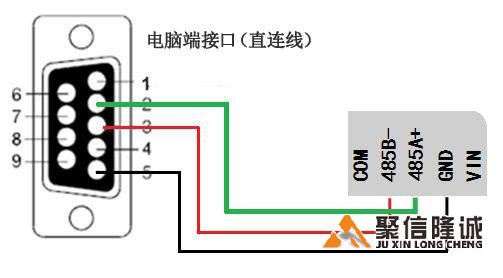

3、一般使用半双工模式，1脚为DATA-，2脚为DATA+，5脚为GND。连接的时候DATA+对应DATA+，GND对应GND。
